Lab 链接：https://pdos.csail.mit.edu/6.824/labs/lab-shard.html

在之前的Lab4中，利用Raft实现了简单的K/V server。而在Lab5中，会更进一步，基于Raft实现一个分片数据库。

分片数据库的组成结构是：1个controller + 多个replica groups。controller将数据进行分片，存储在不同的集群上，每个集群都是一个raft集群, controller负责管理分片, 也就是管理配置项。一个分片由一个组进行处理，一对一的关系。而一个组可以用来处理多个分片，也因此加入组只要不是超过分片的数量，加入的组可以使系统的性能达到提升。

5A

Lab5A是实现分片数据库的控制器。在server.go中有着config的构造:

type Config struct {
	Num    int              // config number
	Shards [NShards]int     // shard -> gid
	Groups map[int][]string // gid -> servers[]
}

其中，Num代表配置的编号，Shards代表分片和组的映射关系，Groups代表组和server的映射关系。

控制器有着以下4种RPC：

Join: 向系统中加入一个新的组，创建一个新的配置，并且进行负载均衡
Leave: Remove一个组，并且进行负载均衡
Move: 将一个分片分配给一个指定的组
Query: 查询配置版本，如果给定的版本号不存在切片下标中，则直接返回最新配置版本。

5A 代码实现

Lab5A的实现与Lab4的实现类似，基本框架也一致，只是将Put、Get等操作换成了Join等。
在Rpc结构体中，只需在其给定的结构上加上

1 2	RpcSeq uint64 ClientId int64

即可。

在Client.go中需要实现Join等函数，均是借助Rpc调用ShardCtrler对应的函数即可，以Query为例：

func (ck *Clerk) Query(num int) Config {
	args := QueryArgs{Num: num, ClientId: ck.clientId, RpcSeq: ck.rpcSeq}
	ck.rpcSeq++
	// Your code here.
	for {
		// try each known server.
		reply := QueryReply{}
		ok := ck.servers[ck.leaderId].Call("ShardCtrler.Query", &args, &reply)
		if !ok || reply.Err == ErrWrongLeader {
			ck.leaderId = (ck.leaderId + 1) % len(ck.servers) // try next server if not ok or wrong leader
			time.Sleep(RetryInterval)
			continue
		}
		switch reply.Err {
		case ErrChanClosed:
			time.Sleep(RetryInterval)
			continue
		case ErrHandleOpTimeout:
			time.Sleep(RetryInterval)
			continue
		}
		if ok {
			return reply.Config
		}

	}
}

Server的结构与Lab4的Server结构类似，只是将Put、Get等操作换成了Join等。以Join为例：在Join函数中调用OpHandler，OpHandler调用Raft协议的Start将操作作为一个日志进行共识，利用ApplyHandler不断轮询是否有commited的log待apply。整体的逻辑就是这样，主要是4种操作的具体实现。

5A Join

Join创建一个新的配置，将新的组添加到配置中，并且进行负载均衡。
注意：Go的map的复制是浅复制, 复制一个map时，只是复制了对底层数据结构的引用，而不是底层数据本身的副本。因此我们不能直接用=来对新配置的map进行赋值。

func (sc *ShardCtrler) JoinNewGroups(servers map[int][]string) Config {
	lastConfig := sc.configs[len(sc.configs)-1]
	newGroups := make(map[int][]string)

	for gid, serverList := range lastConfig.Groups {
		newGroups[gid] = serverList
	}
	for gid, serverList := range servers {
		newGroups[gid] = serverList
	}

	// GroupMap: groupId -> shards
	GroupMap := make(map[int]int)
	for gid := range newGroups {
		GroupMap[gid] = 0
	}
	for _, gid := range lastConfig.Shards {
		if gid != 0 {
			GroupMap[gid]++
		}
	}
	if len(GroupMap) == 0 {
		return Config{
			Num:    lastConfig.Num + 1,
			Shards: [10]int{},
			Groups: newGroups,
		}
	}
	return Config{
		Num:    lastConfig.Num + 1,
		Shards: sc.loadBalance(GroupMap, lastConfig.Shards),
		Groups: newGroups,
	}
}

5A Leave

将指定的组从配置中删除，进行负载均衡，返回一个新的配置

func (sc *ShardCtrler) RemoveGroups(gids []int) Config {
	lastConfig := sc.configs[len(sc.configs)-1]
	newGroups := make(map[int][]string)

	RemoveMap := make(map[int]bool)
	for _, gid := range gids {
		RemoveMap[gid] = true
	}
	for gid, serverList := range lastConfig.Groups {
		newGroups[gid] = serverList
	}

	for _, leaveGid := range gids {
		delete(newGroups, leaveGid)
	}

	GroupMap := make(map[int]int)
	var newShard [10]int
	copy(newShard[:], lastConfig.Shards[:])
	// newShard := lastConfig.Shards
	for gid := range newGroups {
		if !RemoveMap[gid] {
			GroupMap[gid] = 0
		}
	}

	for shard, gid := range lastConfig.Shards {
		if gid != 0 {
			if RemoveMap[gid] {
				newShard[shard] = 0
			} else {
				GroupMap[gid]++
			}
		}
	}

	if len(GroupMap) == 0 {
		return Config{
			Num:    lastConfig.Num + 1,
			Shards: [10]int{},
			Groups: newGroups,
		}
	}
	return Config{
		Num:    lastConfig.Num + 1,
		Shards: sc.loadBalance(GroupMap, newShard),
		Groups: newGroups,
	}
}

5A Move

将指定的分片移动到指定的组，返回一个新的配置

func (sc *ShardCtrler) MoveShards(shard int, gid int) Config {
	lastConfig := sc.configs[len(sc.configs)-1]
	newGroups := make(map[int][]string)

	var newShard [10]int
	copy(newShard[:], lastConfig.Shards[:])
	newShard[shard] = gid // move shard to gid.

	for gid, servers := range lastConfig.Groups {
		newGroups[gid] = servers
	}

	return Config{
		Num:    lastConfig.Num + 1,
		Shards: newShard,
		Groups: newGroups,
	}
}

5A Query

返回指定编号的配置，或者最新配置

func (sc *ShardCtrler) QueryConfig(num int) Config {
	if num == -1 || num >= len(sc.configs) {
		return sc.configs[len(sc.configs)-1] // return the latest config.
	}
	return sc.configs[num]
}

这里在测试的时候有一个很奇怪的bug，在执行move操作时，会报错 test_test.go:152: Move should increase Config.Num 在对应Test中，发现Move操作后，Query查询得到的是一个空的配置，而如果在中间加一个Query，结果又会正确，其他test中的Query操作也正常。
debug了很久也没有找到为什么会这样，最后在server 的query做出了更改如下：

func (sc *ShardCtrler) Query(args *QueryArgs, reply *QueryReply) {
	...
	if res.Err == ErrWrongLeader {
		reply.WrongLeader = true
	}
    reply.Config = res.lastConfig
	...
}

改为：

func (sc *ShardCtrler) Query(args *QueryArgs, reply *QueryReply) {
	// Your code here.
	...
	if res.Err == ErrWrongLeader {
		reply.WrongLeader = true
	}
	if opArgs.Num == -1 || opArgs.Num >= len(sc.configs) {
		reply.Config = sc.configs[len(sc.configs)-1]
	} else {
		reply.Config = sc.configs[opArgs.Num]
	}
	...
}

保证如果正确返回ok了，不会返回一个空的config。但是为什么在move操作后，Query会返回一个空的config，还是没有找到原因，后面会再理一理。

5A 负载均衡

这一部分算是5A中比较难的一部分，负载均衡指每个组负责的分片数量要尽可能一致，并且在不同副本中要一致，避免出现一致性问题。整体逻辑如下：

根据负载以及gid对组进行排序，避免一致性问题
对排序结果进行处理，将过载的组的分片移动到负载较轻的组中

func (sc *ShardCtrler) loadBalance(GroupMap map[int]int, lastShards [NShards]int) [NShards]int {
	length := len(GroupMap)
	ave := NShards / length
	remainder := NShards % length
	sortGids := sortGroupShard(GroupMap)

	for i := 0; i < length; i++ {
		target := ave

		if !moreAllocations(length, remainder, i) {
			target = ave + 1
		}

		if GroupMap[sortGids[i]] > target {
			overLoadGid := sortGids[i]
			changeNum := GroupMap[overLoadGid] - target
			for shard, gid := range lastShards {
				if changeNum <= 0 {
					break
				}
				if gid == overLoadGid {
					lastShards[shard] = 0
					changeNum--
				}
			}
			GroupMap[overLoadGid] = target
		}
	}
	for i := 0; i < length; i++ {
		target := ave
		if !moreAllocations(length, remainder, i) {
			target = ave + 1
		}

		if GroupMap[sortGids[i]] < target {
			freeGid := sortGids[i]
			changeNum := target - GroupMap[freeGid]
			for shard, gid := range lastShards {
				if changeNum <= 0 {
					break
				}
				if gid == 0 {
					lastShards[shard] = freeGid
					changeNum--
				}
			}
			GroupMap[freeGid] = target
		}

	}
	return lastShards
}

func sortGroupShard(GroupMap map[int]int) []int {
	length := len(GroupMap)

	gidSlice := make([]int, 0, length)

	for gid, _ := range GroupMap {
		gidSlice = append(gidSlice, gid)
	}

	for i := 0; i < length-1; i++ {
		for j := length - 1; j > i; j-- {

			if GroupMap[gidSlice[j]] < GroupMap[gidSlice[j-1]] || (GroupMap[gidSlice[j]] == GroupMap[gidSlice[j-1]] && gidSlice[j] < gidSlice[j-1]) {
				gidSlice[j], gidSlice[j-1] = gidSlice[j-1], gidSlice[j]
			}
		}
	}
	return gidSlice
}

func moreAllocations(length int, remainder int, i int) bool {
	if i < length-remainder {
		return true
	} else {
		return false
	}
}

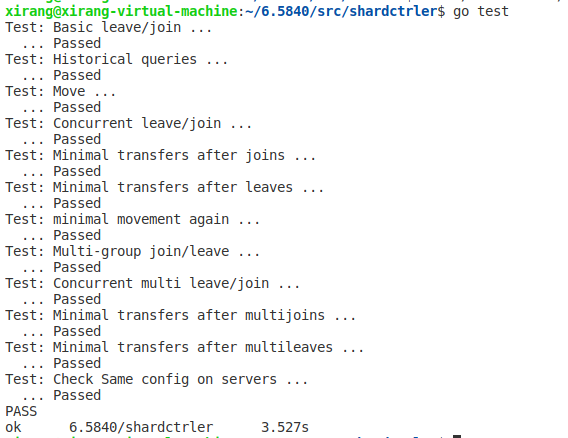

测试结果如下： shardkv的内容会放在5B中一起解决

5B Shard Movement

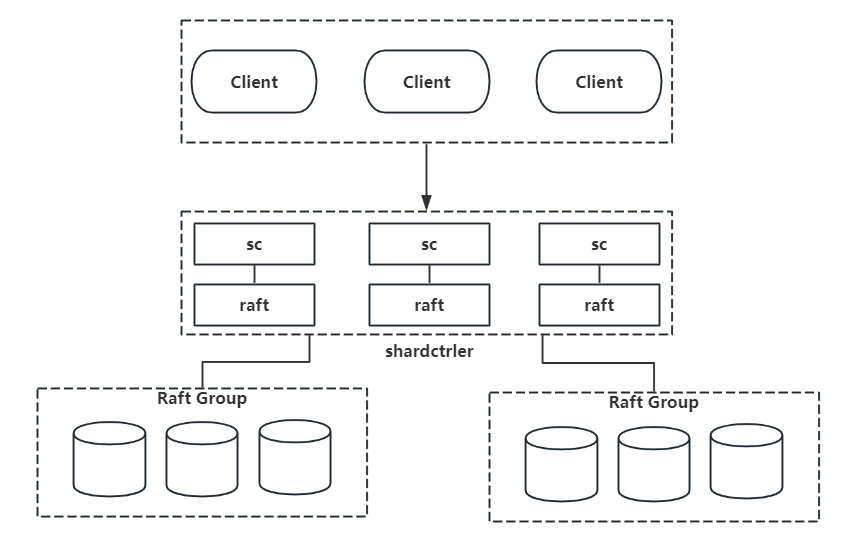

在lab4的基础上，利用5A的分片控制器构造一个分片的容错数据库，主要是添加了有关配置的一系列操作。整体架构如下：

client客户端，将发送的请求利用Key2Shard进行分片，分到具体某个组下的server，然后这个server如果是leader则再利用自身的raft组进行共识，利用共识对整个server集群同步当前组对分片的操作，保持容错，而整个系统的集群则是通过lab5A的分片控制器来保证。

在client端，与前几个lab差不多，在原有基础上加上rpcSeq序列号保证去重即可

func (ck *Clerk) PutAppend(key string, value string, op string) {
	ck.rpcSeq++
	for {
		args := PutAppendArgs{
			Key:       key,
			Value:     value,
			Op:        Operation(op),
			ClientId:  ck.clientId,
			RequestId: ck.rpcSeq,
		}
		shard := key2shard(key)
		gid := ck.config.Shards[shard]
		if servers, ok := ck.config.Groups[gid]; ok {
			for si := 0; si < len(servers); si++ {
				srv := ck.make_end(servers[si])
				var reply PutAppendReply
				ok := srv.Call("ShardKV.PutAppend", &args, &reply)
				if ok && reply.Err == OK {
					return
				}
				if ok && reply.Err == ErrWrongGroup {
					break
				}
			}
		}

		time.Sleep(100 * time.Millisecond)
		ck.config = ck.sm.Query(-1)
	}
}

server端的大体结构与之前的lab类似，但一些细节也需要更改

在循环检测是否有msgaplly的过程中，我们需要追加对于一个group内对进行对切片操作(增加GC)的共识，以及配置更新的共识

// ConfigDetectedLoop 配置检测
func (kv *ShardKV) ConfigDetectedLoop() {
	kv.mu.Lock()

	curConfig := kv.Config
	rf := kv.rf
	kv.mu.Unlock()

	for !kv.killed() {
		// only leader needs to deal with configuration tasks
		if _, isLeader := rf.GetState(); !isLeader {
			time.Sleep(UpConfigLoopInterval)
			continue
		}
		kv.mu.Lock()

		// 判断是否把不属于自己的部分给分给别人了
		if !kv.allSent() {
			SeqMap := make(map[int64]int)
			for k, v := range kv.SeqMap {
				SeqMap[k] = v
			}
			for shardId, gid := range kv.LastConfig.Shards {

				// 将最新配置里不属于自己的分片分给别人
				if gid == kv.gid && kv.Config.Shards[shardId] != kv.gid && kv.shardsPersist[shardId].ConfigNum < kv.Config.Num {

					sendDate := kv.cloneShard(kv.Config.Num, kv.shardsPersist[shardId].KvMap)

					args := SendShardArg{
						LastAppliedRequestId: SeqMap,
						ShardId:              shardId,
						Shard:                sendDate,
						ClientId:             int64(gid),
						RequestId:            kv.Config.Num,
					}

					// shardId -> gid -> server names
					serversList := kv.Config.Groups[kv.Config.Shards[shardId]]
					servers := make([]*labrpc.ClientEnd, len(serversList))
					for i, name := range serversList {
						servers[i] = kv.makeEnd(name)
					}

					// 开启协程对每个客户端发送切片(这里发送的应是别的组别，自身的共识组需要raft进行状态修改）
					go func(servers []*labrpc.ClientEnd, args *SendShardArg) {

						index := 0
						start := time.Now()
						for {
							var reply AddShardReply
							// 对自己的共识组内进行add
							ok := servers[index].Call("ShardKV.AddShard", args, &reply)

							// 如果给予切片成功，或者时间超时，这两种情况都需要进行GC掉不属于自己的切片
							if ok && reply.Err == OK || time.Now().Sub(start) >= 5*time.Second {

								// 如果成功
								kv.mu.Lock()
								command := Op{
									OpType:   RemoveShardType,
									ClientId: int64(kv.gid),
									SeqId:    kv.Config.Num,
									ShardId:  args.ShardId,
								}
								kv.mu.Unlock()
								kv.startCommand(command, RemoveShardsTimeout)
								break
							}
							index = (index + 1) % len(servers)
							if index == 0 {
								time.Sleep(UpConfigLoopInterval)
							}
						}
					}(servers, &args)
				}
			}
			kv.mu.Unlock()
			time.Sleep(UpConfigLoopInterval)
			continue
		}
		if !kv.allReceived() {
			kv.mu.Unlock()
			time.Sleep(UpConfigLoopInterval)
			continue
		}

		// current configuration is configured, poll for the next configuration
		curConfig = kv.Config
		sck := kv.sck
		kv.mu.Unlock()

		newConfig := sck.Query(curConfig.Num + 1)
		if newConfig.Num != curConfig.Num+1 {
			time.Sleep(UpConfigLoopInterval)
			continue
		}

		command := Op{
			OpType:   UpConfigType,
			ClientId: int64(kv.gid),
			SeqId:    newConfig.Num,
			UpConfig: newConfig,
		}
		kv.startCommand(command, UpConfigTimeout)
	}

}

这里同样是会涉及到一个去重的问题，相比客户端RPC通过在client端进行rpcSeq自增，关于的配置的自增，只要利用配置号进行就可以，只要配置更新，那么一系列的操作就都会与最新的配置号有关。

Raft部分的Rpc请求如下：

func (kv *ShardKV) Get(args *GetArgs, reply *GetReply) {
	shardId := key2shard(args.Key)
	kv.mu.Lock()
	if kv.Config.Shards[shardId] != kv.gid {
		reply.Err = ErrWrongGroup
	} else if kv.shardsPersist[shardId].KvMap == nil {
		reply.Err = ShardNotArrived
	}
	kv.mu.Unlock()
	if reply.Err == ErrWrongGroup || reply.Err == ShardNotArrived {
		return
	}
	command := Op{
		OpType:   GetType,
		ClientId: args.ClientId,
		SeqId:    args.RequestId,
		Key:      args.Key,
	}
	err := kv.startCommand(command, GetTimeout)
	if err != OK {
		reply.Err = err
		return
	}
	kv.mu.Lock()

	if kv.Config.Shards[shardId] != kv.gid {
		reply.Err = ErrWrongGroup
	} else if kv.shardsPersist[shardId].KvMap == nil {
		reply.Err = ShardNotArrived
	} else {
		reply.Err = OK
		reply.Value = kv.shardsPersist[shardId].KvMap[args.Key]
	}
	kv.mu.Unlock()
	return
}

func (kv *ShardKV) PutAppend(args *PutAppendArgs, reply *PutAppendReply) {
	shardId := key2shard(args.Key)
	kv.mu.Lock()
	if kv.Config.Shards[shardId] != kv.gid {
		reply.Err = ErrWrongGroup
	} else if kv.shardsPersist[shardId].KvMap == nil {
		reply.Err = ShardNotArrived
	}
	kv.mu.Unlock()
	if reply.Err == ErrWrongGroup || reply.Err == ShardNotArrived {
		return
	}
	command := Op{
		OpType:   args.Op,
		ClientId: args.ClientId,
		SeqId:    args.RequestId,
		Key:      args.Key,
		Value:    args.Value,
	}
	reply.Err = kv.startCommand(command, AppOrPutTimeout)
	return
}

// AddShard move shards from caller to this server
func (kv *ShardKV) AddShard(args *SendShardArg, reply *AddShardReply) {
	command := Op{
		OpType:   AddShardType,
		ClientId: args.ClientId,
		SeqId:    args.RequestId,
		ShardId:  args.ShardId,
		Shard:    args.Shard,
		SeqMap:   args.LastAppliedRequestId,
	}
	reply.Err = kv.startCommand(command, AddShardsTimeout)
	return
}

最后是在循环中对于切片、配置更新等操作做的handler。

// 更新最新的config的handler
func (kv *ShardKV) upConfigHandler(op Op) {
	curConfig := kv.Config
	upConfig := op.UpConfig
	if curConfig.Num >= upConfig.Num {
		return
	}
	for shard, gid := range upConfig.Shards {
		if gid == kv.gid && curConfig.Shards[shard] == 0 {
			// 如果更新的配置的gid与当前的配置的gid一样且分片为0(未分配）
			kv.shardsPersist[shard].KvMap = make(map[string]string)
			kv.shardsPersist[shard].ConfigNum = upConfig.Num
		}
	}
	kv.LastConfig = curConfig
	kv.Config = upConfig

}

func (kv *ShardKV) addShardHandler(op Op) {
	// this shard is added or it is an outdated command
	if kv.shardsPersist[op.ShardId].KvMap != nil || op.Shard.ConfigNum < kv.Config.Num {
		return
	}

	kv.shardsPersist[op.ShardId] = kv.cloneShard(op.Shard.ConfigNum, op.Shard.KvMap)

	for clientId, seqId := range op.SeqMap {
		if r, ok := kv.SeqMap[clientId]; !ok || r < seqId {
			kv.SeqMap[clientId] = seqId
		}
	}
}

func (kv *ShardKV) removeShardHandler(op Op) {
	if op.SeqId < kv.Config.Num {
		return
	}
	kv.shardsPersist[op.ShardId].KvMap = nil
	kv.shardsPersist[op.ShardId].ConfigNum = op.SeqId
}

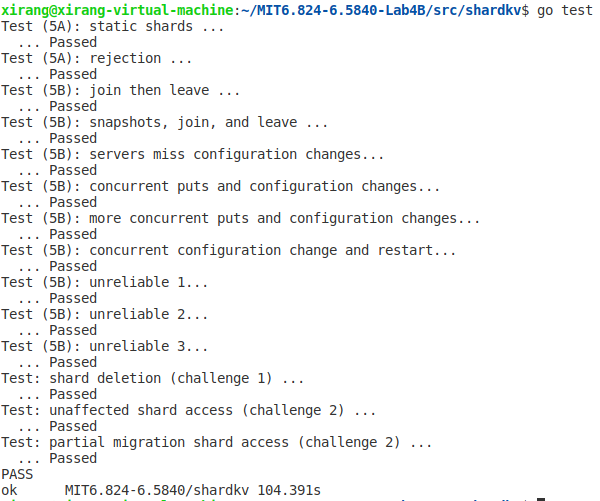

结果如下：
